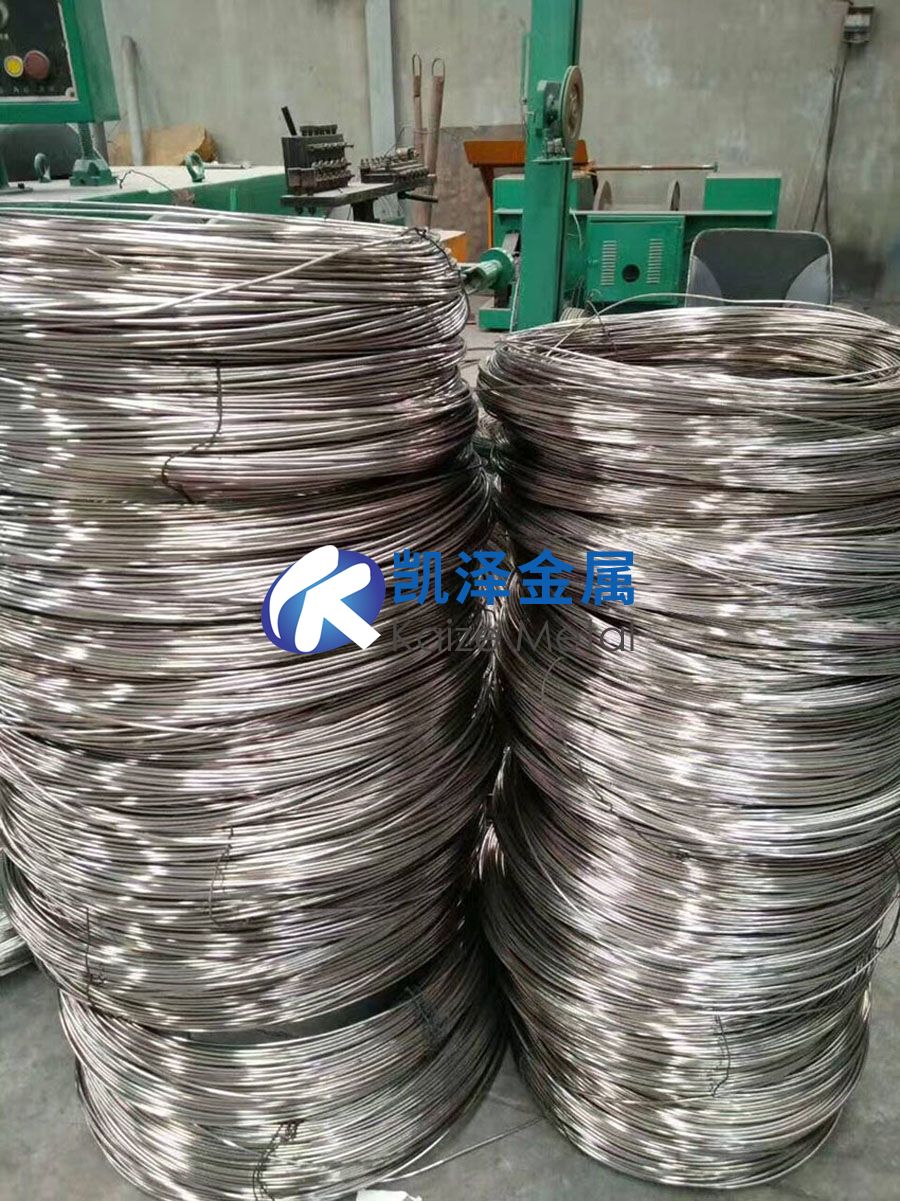

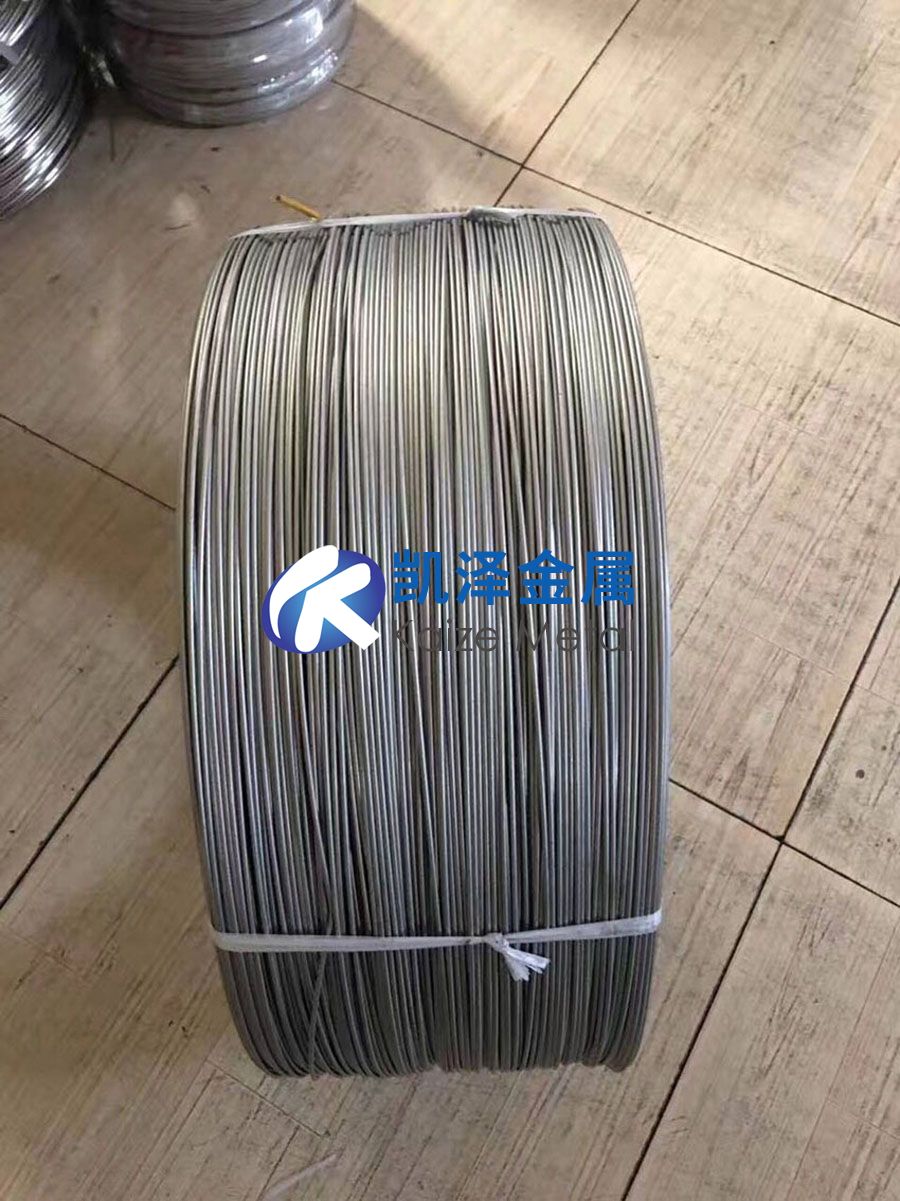

一、產(chǎn)品名稱：純鈦絲、TA1鈦絲

1、分類：

鈦絲分為：鈦絲、鈦合金絲、純鈦眼鏡絲、鈦直絲、純鈦絲、鈦焊絲、鈦掛具絲、鈦盤絲、鈦光亮絲、醫(yī)用鈦絲、鈦鎳合金絲。

2、規(guī)格：

A、鈦絲規(guī)格：φ0.8-φ6.0mm

B、眼鏡鈦絲規(guī)格：φ1.0-φ6.0mm專用鈦絲

C、鈦絲規(guī)格：φ0.2-φ8.0mm掛具專用

3、主要標(biāo)準(zhǔn)：

GB/T，GJB，AWS，ASTM，AMS，JIS

4、牌號(hào)：

TA0,TA1,TA2,TA3,TA4,TA5,TA6,TA7,TA9,TA10,TC1,TC2,TC3,TC4，TC6,TC11,GR1，GR2，GR3，GR5 Ti6AL4V ELI,Ti6AL7Nb,Ti13Nb13Zr,Ti1533

5、狀態(tài)：

退火態(tài)（M） 熱加工狀態(tài)（R） 冷加工狀態(tài)（Y）(退火，超生波探傷)

6、表面：

酸洗表面 光亮表面

7、應(yīng)用：

鈦絲廣泛應(yīng)用于軍工、醫(yī)用、體育用品、眼鏡、耳環(huán)、頭飾、電鍍掛具、焊絲等行業(yè)。

二、產(chǎn)品名稱：鈦合金絲、TC4鈦絲

鈦及鈦合金具有密度小、比強(qiáng)度高、耐腐蝕以及生物相容性好等眾多優(yōu)點(diǎn)，不僅被廣泛應(yīng)用于航空航天、海洋工程、醫(yī)療等高端領(lǐng)域，而且逐漸進(jìn)入人們的日常生活中，如轎車零部件、眼鏡架及餐具等。TC4鈦合金是應(yīng)用最為廣泛的一種α+β型鈦合金，具有高的強(qiáng)度、塑性、韌性以及良好的焊接性能，其絲材可用于制作結(jié)構(gòu)架、加固筋、安全防護(hù)架等構(gòu)件。

鈦合金絲材通常采用焊接方式進(jìn)行連接，包括鎢極氬弧焊、等離子焊接、激光焊接、電子束焊接等，其共同特點(diǎn)是鈦合金焊接時(shí)具有局部高溫、快速冷卻等特點(diǎn)，會(huì)導(dǎo)致材料焊接處組織與性能變差。

目前，國(guó)內(nèi)外學(xué)者已進(jìn)行了多種焊接方式的相關(guān)研究， 研究了鎢極氬弧焊對(duì)α+β型鈦合金組織與性能的影響， 闡述了沖擊韌性與晶粒大小成反比關(guān)系； 利用YAG激光焊接方法焊接Ti-6Al-4V合金，發(fā)現(xiàn)其焊合區(qū)域存在大量馬氏體，使得材料局部塑性下降，變脆變硬；對(duì)TC4鈦合金絲材進(jìn)行了焊接，發(fā)現(xiàn)焊后材料晶粒粗大，呈現(xiàn)脆性。然而，對(duì)于鈦合金絲材的新興應(yīng)用——焊接防護(hù)架的性能研究鮮有報(bào)道，而其塑性、韌性對(duì)于防護(hù)效果十分關(guān)鍵，直接涉及到人身安全。因此，本研究通過鎢極氬弧焊接工藝制備TC4鈦合金防護(hù)架，對(duì)其進(jìn)行沖擊試驗(yàn)，分析沖擊性能及失效原因，為鈦合金防護(hù)架的制備提供參考。

TC4鈦合金絲材的化學(xué)成分(w/%)

1、TC4鈦合金絲材焊件在快熱及快冷焊接熱循環(huán)作用下，由中心焊接處到母材呈由高到低的溫度梯度，使得形成的組織呈現(xiàn)梯度性，即焊合區(qū)、熱影響區(qū)以及母材區(qū)。

2、焊合區(qū)域存在馬氏體相，該馬氏體相主要以α"相形式存在，并有少量的α"相。斜六方結(jié)構(gòu)的α"相滑移面少，使得焊合區(qū)域的局部顯微維氏硬度平均值達(dá)5.5GPa， 是母材區(qū)域硬度值的近1.5倍。

3、焊件斷口平齊且?guī)缀鯚o頸縮現(xiàn)象，存在河流狀解理臺(tái)階，為脆性斷裂。

三、產(chǎn)品名稱：TC4鈦鍛件、鈦方塊、鈦塊

1、牌號(hào)、規(guī)格、狀態(tài)

牌號(hào)：TA1、TA7、TA9、TA10、TA15、TA18、TA19、TC4、TC6、TC11、TC18、TB6

規(guī)格：φ50--1200mm×L 30----600mm

交貨狀態(tài)：退火態(tài)（M） 熱加工狀態(tài)（R） 冷加工狀態(tài)（Y）(退火，超生波探傷)。

加工工藝：熔煉-探傷--鍛造--退火—車光—探傷。

金相組織：晶相組織級(jí)別可提供A3—A4。

標(biāo)準(zhǔn)：GB/T16598-1996，GB/T13810-2007,  GB/T2965-2007，ASTM B381，ASTM  B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。

應(yīng)用領(lǐng)域 ：鈦塊主要應(yīng)用于醫(yī)療、航空、軍工、石油化工、冶金、電鍍、真空鍍膜、體育等行業(yè)。

注：經(jīng)雙方協(xié)商可以供應(yīng)其他規(guī)格或型式的產(chǎn)品。

2、尺寸允許偏差(mm)

3、室溫力學(xué)性能

注：

1、表中意外產(chǎn)品，需方需要測(cè)定室溫力學(xué)性能時(shí)，指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。

2、需方要求測(cè)定TC4鈦合金高溫力學(xué)性能時(shí)，其實(shí)驗(yàn)溫度及性能指標(biāo)應(yīng)經(jīng)雙方協(xié)商并在合同中注明。

相關(guān)鏈接
