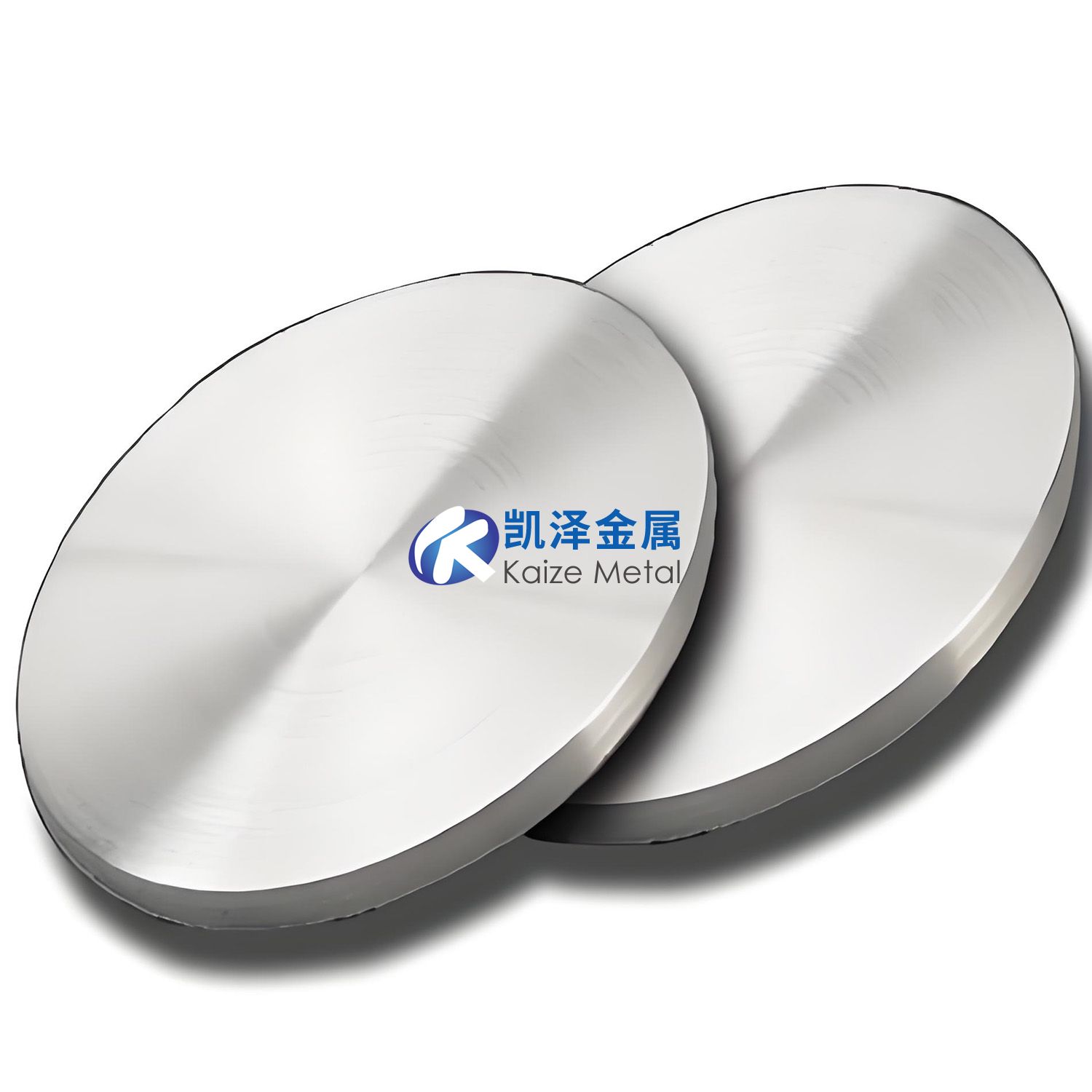

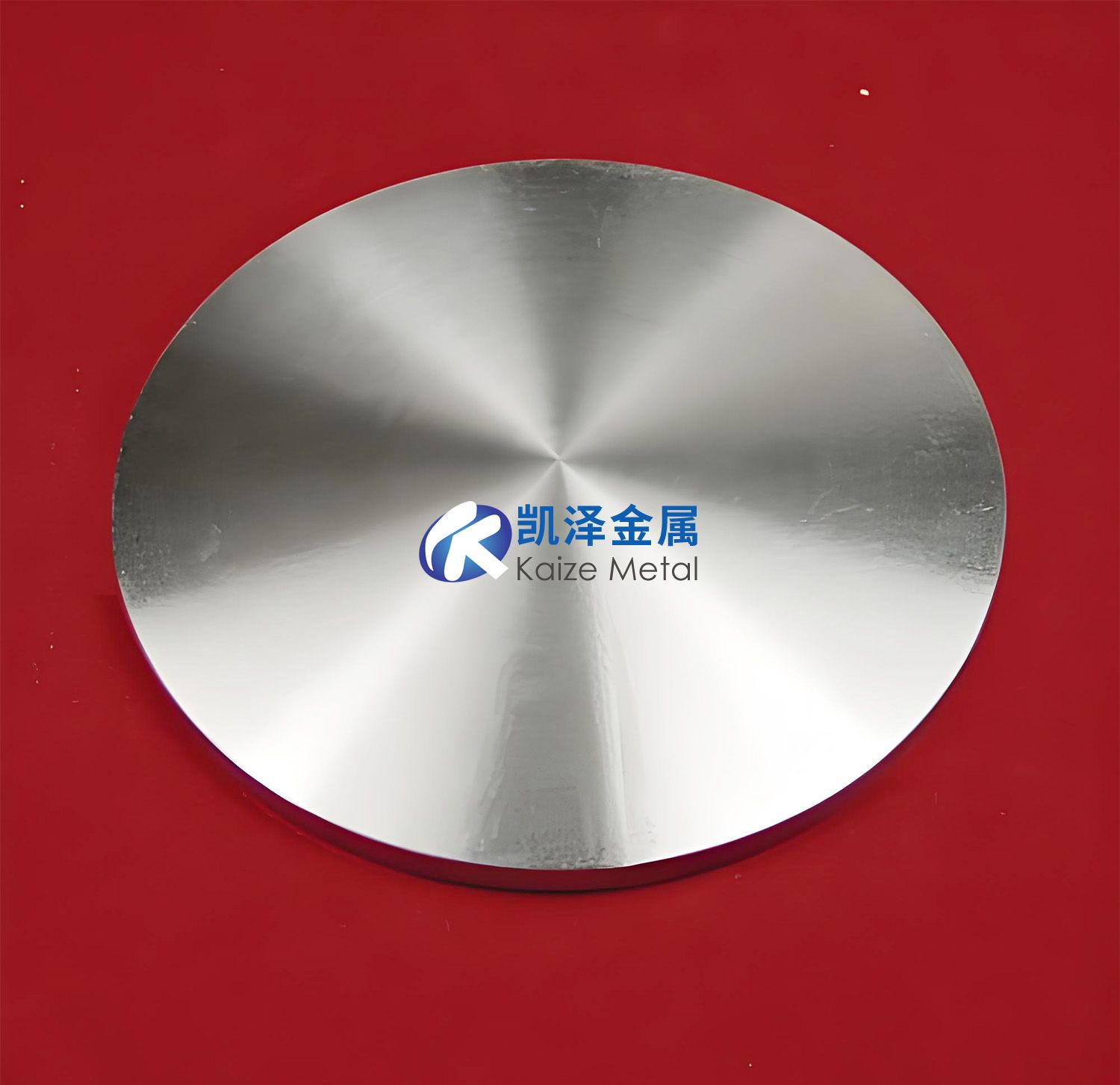

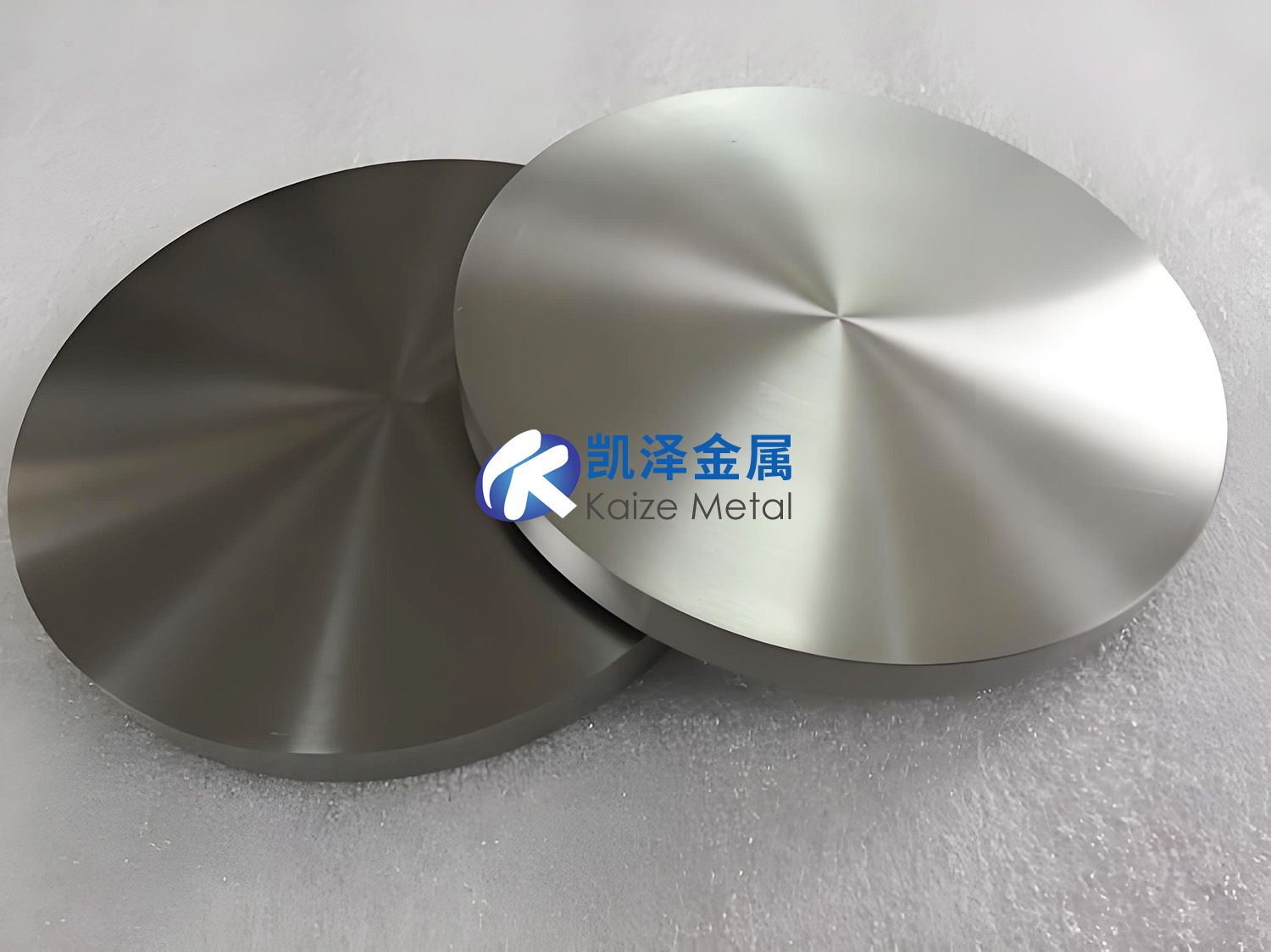

電子信息產業用鈦靶材主要應用于集成電路、平面顯示器、磁存儲器等領域：在半導體制造中用于制作精密線路網，需純度大于 99.995％且對尺寸精度、晶粒大小要求嚴苛；在液晶顯示器制造中通過 A1-Ti 等工藝發揮作用，純度要求大于 99.9％，還可用于硬盤磁層等場景以提升穩定性與耐磨性。
鈦靶材性能要求與制備工藝具有專業性：需具備高純度（減少薄膜雜質、優化性能）、均勻細晶組織結構（確保濺射速率與薄膜厚度均勻性）、良好導熱性（應對濺射過程的高熱量）及高強度與低密度平衡特性；制備流程包括以電子束熔煉或真空自耗電弧爐熔煉提純?cè)牧希俳?jīng)熱機械變形控制微觀組織、機加工、綁定等工序制成成品，凱澤金屬作為靶材制品國內專業供應商，對于電子信息產業用鈦靶材的制備工藝和關鍵技術，有多年的沉淀，以下為電子信息產業用鈦靶材的多維數據描述：
1. 定義與核心戰略價值
| 類別 | 描述 |
| 定義 | 高純度鈦（≥99.995%）制成的平面/旋轉靶材，用于半導體、顯示面板、光伏等領域的物理氣相沉積（PVD）鍍膜工藝 |
| 戰略定位 | 芯片制造7nm以下制程關鍵材料，國產化替代"卡脖子"環節（2022年中國進口依賴度＞85%） |
2. 化學成分與純度等級
| 等級 | 純度 | 關鍵雜質限值 | 適用領域 |
| 4N5 | 99.995% | Fe≤10, O≤50, C≤20 | 顯示面板（OLED金屬電極） |
| 5N | 99.999% | Fe≤1, O≤10, U/Th≤0.01 | 半導體（Cu互連阻擋層） |
| 6N | 99.9999% | 總雜質＜1（Al/Ni/Cr≤0.1） | EUV光刻掩模版 |
3. 物理性能與微觀結構要求
| 參數 | 數值 | 技術突破 |
| 密度 | 4.506 g/cm3 | 梯度密度靶材（表面4.3→內部4.5）降低應力 |
| 晶粒尺寸 | 20-50μm（常規）→ 納米孿晶（＜100nm） | 納米孿晶鈦靶濺射速率↑30% |
| 取向分布 | 隨機→ {0001}基面織構（XRD強度比＞5） | 提高薄膜（002）取向一致性 |
| 電阻率 | 42 μΩ·cm（塊體）→ 15 μΩ·cm（鍍膜） | 超低阻鈦氮化物（TiN＜50 μΩ·cm） |
4. 濺射性能關鍵指標
| 參數 | 標準要求 | 前沿水平 |
| 濺射速率（300mm晶圓） | 200 nm/min@DC 10kW | 350 nm/min（高功率脈沖磁控濺射） |
| 膜厚均勻性（300mm） | ±5% →±1.8%（動態掃描濺射） |
|
| 顆粒缺陷密度 | ≤0.1個/cm2（28nm節點）→＜0.03個/cm2（3nm節點） |
|
| 靶材利用率 | 常規30-40% →旋轉靶75%↑（自旋磁場優化） |
|
5. 制造工藝革命性突破
| 工藝 | 傳統技術 | 前沿技術 |
| 熔煉提純 | 電子束熔煉（EBM） | 等離子體冷床熔煉（PAM）+ 區域懸浮精煉（ZFR），雜質O降至5ppm |
| 塑性成型 | 熱軋+退火 | 等徑角擠壓（ECAP），晶粒細化至200nm，織構可控 |
| 焊接技術 | 釬焊（Cu背板） | 冷金屬過渡（CMT）焊接，熱影響區＜50μm（防止晶粒粗化） |
| 表面處理 | 機械拋光（Ra 0.8μm） | 等離子體電解拋光（PEP），Ra≤0.05μm，消除亞表層損傷 |
6. 國際標準與型材規格
| 標準體系 | 關鍵參數 | 中國突破 |
| SEMI F47（半導體級） | 純度≥5N，晶粒尺寸偏差≤10% | 中材高新實現6N級鈦靶量產 |
| GB/T 31311-2022 | 新增旋轉靶動態平衡等級G1.0（＜0.5g·mm/kg） | 有研新材開發Φ500mm×4000mm單晶旋轉靶 |
| JIS H 2109（日本） | 顆粒缺陷尺寸≤0.3μm（3nm節點） | 寧波江豐電子通過TSMC認證 |
7. 應用場景與最新案例
| 領域 | 鍍膜功能 | 典型案例 | 技術挑戰 |
| 邏輯芯片（3nm） | Cu互連阻擋層（Ti/TiN） | 臺積電N3B工藝采用原子層沉積（ALD）鈦靶，膜厚1.2nm±0.1nm | 超薄層連續性控制 |
| DRAM（1β節點） | 電容器電極（TiN） | 三星使用高介電常數（k=80）Ti-Zr-O復合靶，容量提升40% | 晶界氧擴散抑制 |
| MicroLED | 巨量轉移接合層（Ti-W） | 京東方聯合中科院開發納米多層鈦靶（Ti/W周期5nm），熱膨脹系數匹配度＞98% | 界面應力控制 |
| 鈣鈦礦光伏 | 空穴傳輸層（TiOx） | 協鑫光電采用反應濺射鈦靶，轉換效率突破26.8%（2023.6） | 氧空位精確調控 |
8. 技術代差對比（中/美/日）
| 指標 | 中國 | 美國（Praxair） | 日本（東曹） |
| 最大靶材尺寸 | Φ500mm（平面） | Φ750mm（12英寸晶圓匹配） | Φ650mm（8代線OLED） |
| 缺陷檢測精度 | 0.1μm（光學） | 0.05μm（E-Beam） | 0.07μm（激光散射） |
| 晶圓級成本 | $850/片（300mm） | $620/片 | $720/片 |
| 研發投入占比 | 8-12% | 15-18% | 20-25% |
9. 技術挑戰與前沿攻關
核心痛點：
超高純鈦（6N）氣體雜質（H/C/O）深度脫除（需突破超導磁懸浮熔煉）
大尺寸靶材（＞Φ600mm）晶粒取向一致性控制（EBSD在線反饋軋制）
顛覆性技術：
增材制造鈦靶：冷噴涂技術制備梯度孔隙率靶材（濺射速率↑50%）
量子點摻雜：Ag/Ti納米復合靶（等離子體共振增強濺射效率）
10. 未來發展趨勢（2025-2030）
| 方向 | 技術路徑 | 預期效益 |
| 異質集成 | Ti/Al/Cu多層復合靶（原子級界面） | 減少30%鍍膜工序 |
| 智能化 | 嵌入Nb-Ti超導傳感器的自感知靶材 | 實時監控靶材損耗（精度±0.1mm） |
| 零碳制造 | 綠氫還原法制備海綿鈦（碳足跡↓90%） | 符合歐盟CBAM碳關稅要求 |
| 太空級應用 | 月球原位鈦靶制造（月壤鈦鐵礦電解） | 空間站光學器件原位維修 |
11. 產線投資與回報分析
| 項目 | 參數 | 經濟性（萬噸級產能） |
| 建設成本 | ￥15-20億（5N級靶材線） | 投資回收期5-8年（毛利率＞40%） |
| 關鍵技術 | 電子束冷床爐（￥2.5億/臺） | 設備國產化可降本35% |
| 市場需求 | 2025年全球需求8.7萬噸（CAGR 12.3%） | 中國市場份額占比將達28% |
電子信息用鈦靶材已進入超高純化、大尺寸化、功能復合化的新階段，成為半導體產業的核心戰略材料。中國在6N級提純技術與納米結構調控領域?qū)崿F(xiàn)局部突破，但在缺陷控制精度與超大靶材制造方面仍需攻堅。未來十年，量子點復合靶與太空制造技術或?qū)⒅貥?gòu)產業格局。
